Plasma Rohr- und Profilschneideanlage Dragon 300
CNC-Plasmaschneideanlage Dragon für Rohre und Profile
Rundrohre bis 300 mm, Rohteile bis 400 kg.
300 mm Rundrohr
200 mm Vierkantrohr
400 kg Max. Gewicht Rohteil
CNC-Plasmaschneideanlage Dragon für Rohre und Profile
Die Plasmaschneideanlage wurde entwickelt, um Rund-, Vierkant- und Rechteckrohre mit einem Plasmastrahl zu schneiden. Programmiert wird einfach im Büro oder direkt an der Maschine mit Hilfe eines CAM-Systems, der Import von STEP-Dateien ist möglich. Das CAM-System erstellt den CNC-Code, der auf der Maschine abgearbeitet wird. Verschachtelt wird manuell oder automatisch. Geliefert wird die Anlage mit einem Plasmasystem der Hersteller Kjellberg oder Hypertherm.
Technische Daten
Auf einen Blick
- Rundrohr
- 300 mm
- Vierkantrohr
- 200 mm
- Max. Gewicht Rohteil
- 400 kg
- Max. Vorschub
- 250 mm/s
- Rohteillänge bis
- 6, 9 oder 12 m
- Antriebe
- Servo-Synchronmotor
- Zahnrad / Zahnstange
- gehärtet und geschliffen
- Beladung
- manuell
- Vierbackenfutter
- 250 mm

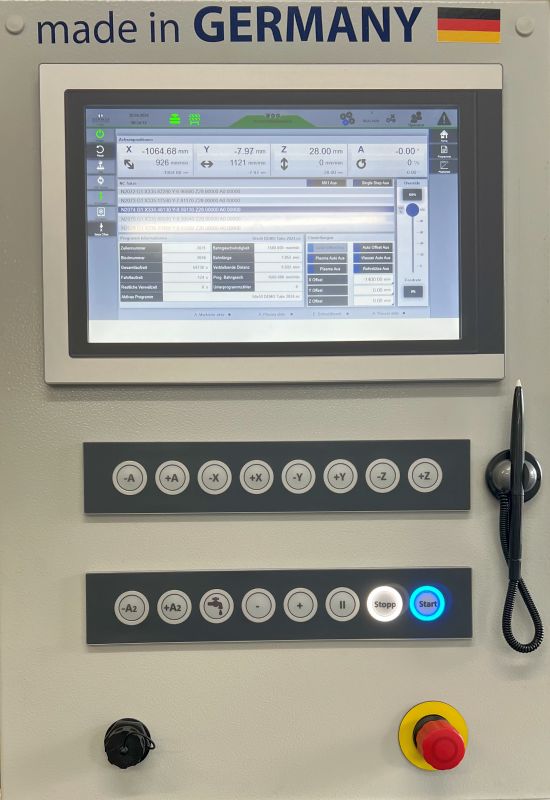

- Steuerung
- 12" B&R Industrie-PC
Dragon 300 im Detail
1 / 8 Dragon 150 · 220 · 300
Alle drei Baugrößen im direkten Vergleich.
| Merkmal | Dragon 150 | Dragon 220 | Dragon 300 |
|---|---|---|---|
| Rundrohr | 150 mm | 220 mm | 300 mm |
| Vierkantrohr | 100 mm | 150 mm | 200 mm |
| Max. Gewicht Rohteil | 150 kg | 250 kg | 400 kg |
| Max. Vorschub | 125 mm/s | 250 mm/s | 250 mm/s |
| Rohteillänge bis | 3, 6 oder 9 m | 3, 6, 9, 12 m | 6, 9 oder 12 m |
| Antriebe | Servo-Synchronmotor | Servo-Synchronmotor | Servo-Synchronmotor |
| Antrieb Frontgate | optional | optional | – |
| Vierbackenfutter | 160 mm | 200 mm | 250 mm |
| Steuerung | 12" B&R Industrie-PC | 12" B&R Industrie-PC | 12" B&R Industrie-PC |
