Dornbiegemaschine S90
Das Topmodell der S-Serie
Das Topmodell der S-Serie – für die größten Rohrdurchmesser bis Ø 88,9 mm.
Serienmäßige Positionsüberwachungen und das mechanische Anschlagsystem unterstützen beim manuellen Positionieren des Rohrs in Länge und Verdrehung vor dem Biegevorgang.
20 – 90 mm Rohrdurchmesser
250 mm Biegeradius max.
ø 88,9 × 5,0 mm Biegeleistung Stahlrohr
Das Topmodell der S-Serie
Die Konstruktionen der Sommer Maschinenbau GmbH zeichnen sich durch eine solide, moderne Bauart aus. Vom Getriebekopf bis zum Dornträger bilden unsere Biegemaschinen eine Einheit, die höchste Stabilität und Langlebigkeit gewährleistet. Alle Produkte sind durch Zusatzausstattungen und Sonderkonstruktionen optimierbar. Unsere Halbautomaten arbeiten mit einer servoelektrisch betriebenen Biegeachse, hydraulischen Rohrspannungen und programmierbarem Dornrückzug.
Technische Daten
Auf einen Blick
- Rohrdurchmesser
- 20 – 90 mm
- Biegeradius max.
- 250 mm
- Biegeleistung Stahlrohr
- ø 88,9 × 5,0 mm
- Biegerichtung
- links
- Spannfutter
- 200 mm
- Rohraufschublänge
- 3 m, 4,5 m oder 6 m
Standardausstattung
- Servo-Antrieb Biegeachse C
- Digitalanzeige Länge
- Digitalanzeige Rotation
- Biegepositionsüberwachung
- Vorzeitiger Dornrückzug
- Mechanisches Anschlagsystem
- Netzwerkfähig
- Rohrbiegesoftware
- Rohrklemmung hydraulisch
Zusatzoptionen
- Pneumatische Rotationsklemmung
- Pneumatisches Anschlagsystem
- Pneumatisches Spannzangenfutter
- Servoantrieb Vorschub Y
- Servoantrieb Verdrehung B
- Werkzeugrückzug automatisch
- Zentrale Dornschmierung
- Fernwartung

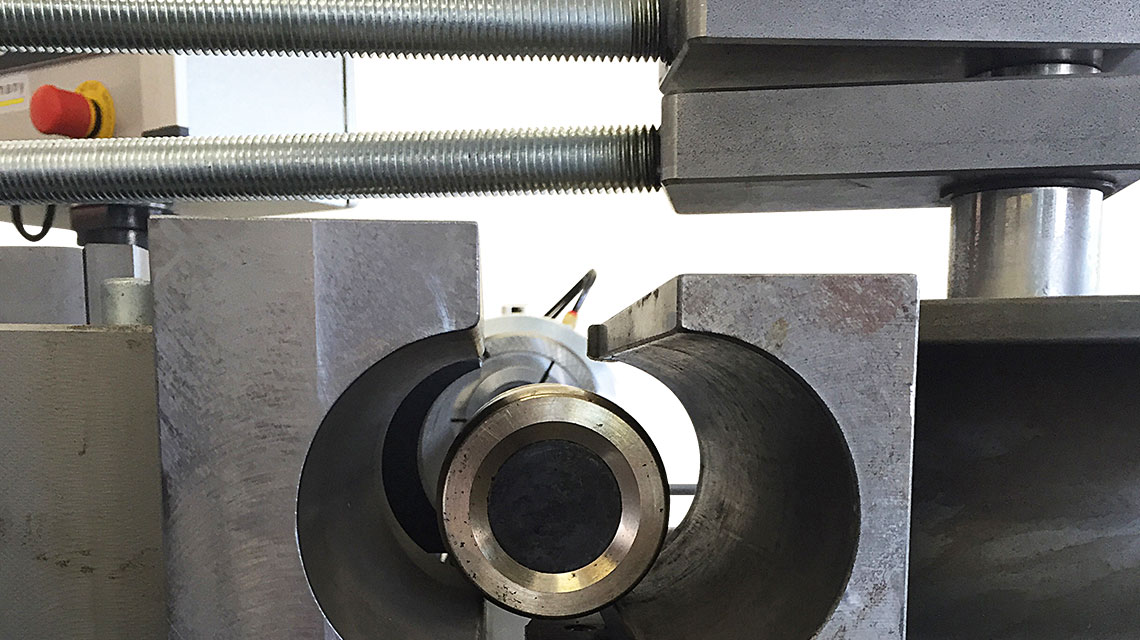

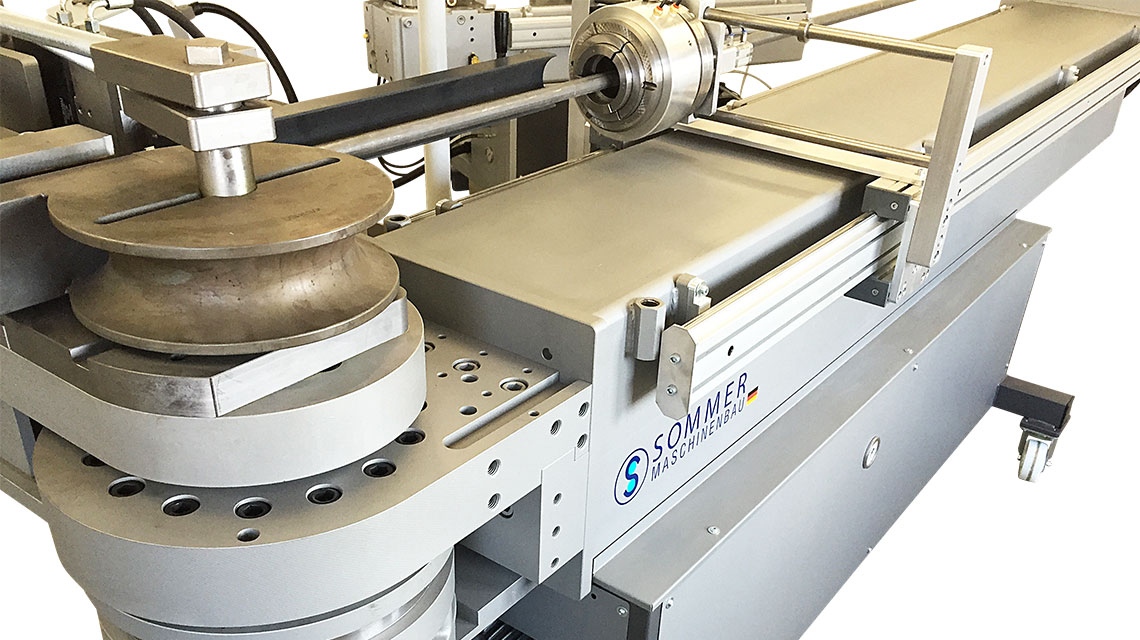

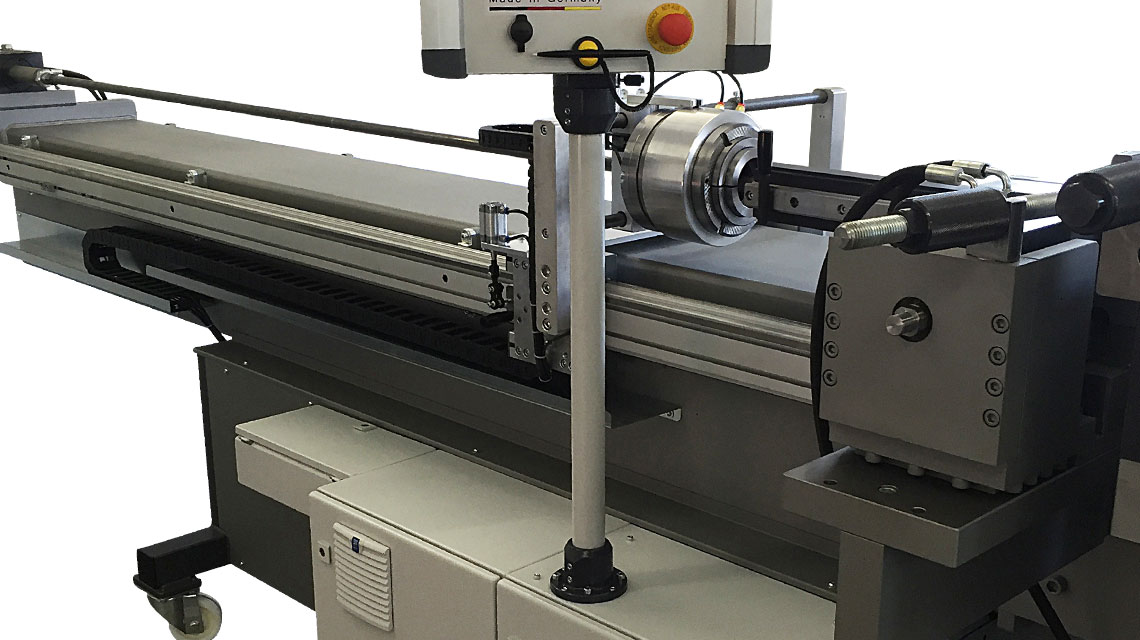

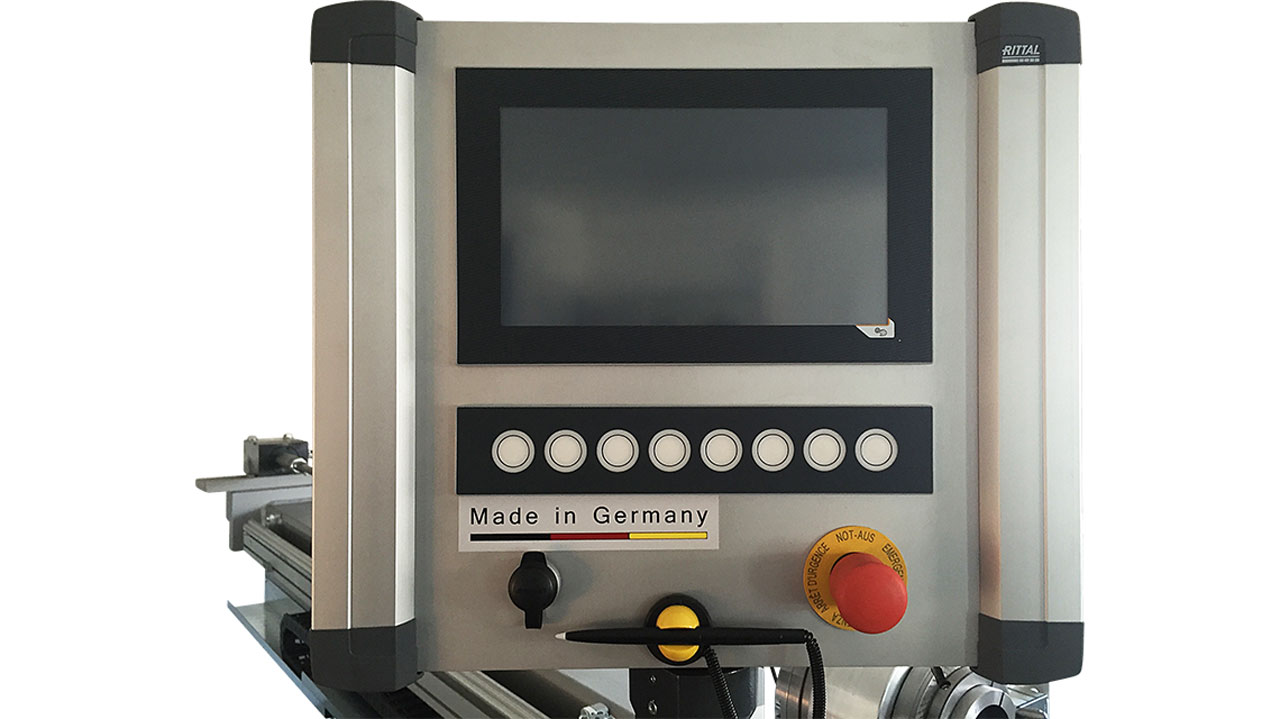

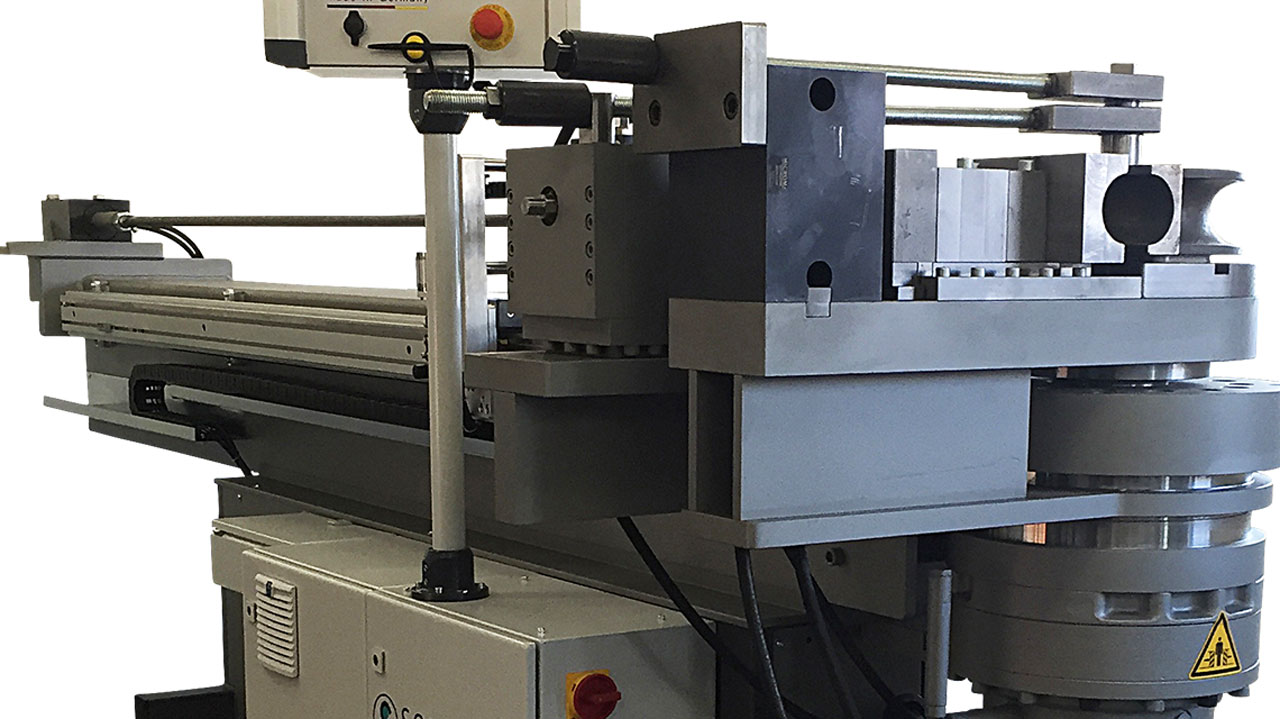

S90 im Detail
1 / 5
