Dornbiegemaschinen

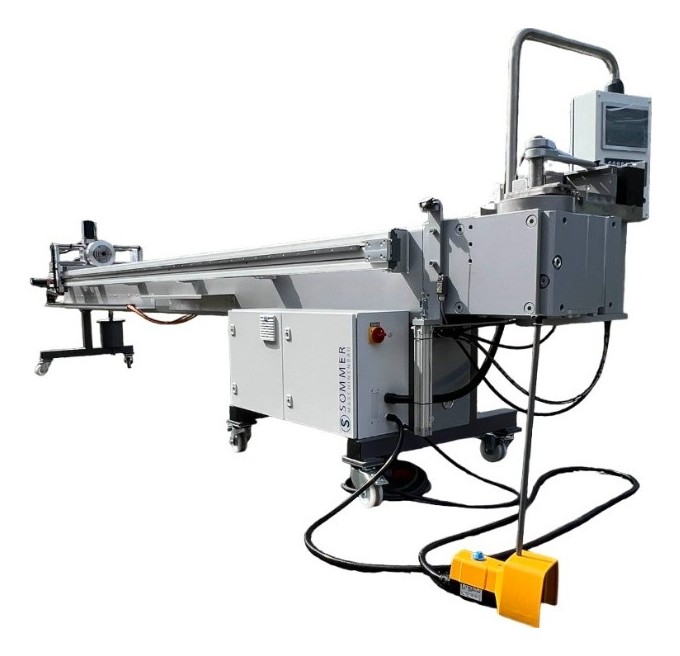

Dornbiegemaschine S80
Halbautomatische Rohrbiegemaschine der S-Serie
Für große Rohrquerschnitte bis Ø 76,1 mm.
Serienmäßige Positionsüberwachungen und das mechanische Anschlagsystem unterstützen beim manuellen Positionieren des Rohrs in Länge und Verdrehung vor dem Biegevorgang.
20 – 80 mm Rohrdurchmesser
200 mm Biegeradius max.
ø 76,1 × 5,0 mm Biegeleistung Stahlrohr
Halbautomatische Rohrbiegemaschine der S-Serie
Die Konstruktionen der Sommer Maschinenbau GmbH zeichnen sich durch eine solide, moderne Bauart aus. Vom Getriebekopf bis zum Dornträger bilden unsere Biegemaschinen eine Einheit, die höchste Stabilität und Langlebigkeit gewährleistet. Alle Produkte sind durch Zusatzausstattungen und Sonderkonstruktionen optimierbar. Unsere Halbautomaten arbeiten mit einer servoelektrisch betriebenen Biegeachse, hydraulischen Rohrspannungen und programmierbarem Dornrückzug.
Technische Daten
Auf einen Blick
- Rohrdurchmesser
- 20 – 80 mm
- Biegeradius max.
- 200 mm
- Biegeleistung Stahlrohr
- ø 76,1 × 5,0 mm
- Spannfutter
- 200 mm
- Rohraufschublänge
- 3 m, 4,5 m oder 6 m
Standardausstattung
- Servo-Antrieb Biegeachse C
- Digitalanzeige Länge
- Digitalanzeige Rotation
- Biegepositionsüberwachung
- Vorzeitiger Dornrückzug
- Mechanisches Anschlagsystem
- Netzwerkfähig
- Rohrbiegesoftware
Zusatzoptionen
- Pneumatische Rotationsklemmung
- Pneumatisches Anschlagsystem
- Pneumatisches Spannzangenfutter
- Servoantrieb Vorschub Y
- Servoantrieb Verdrehung B
- Werkzeugrückzug automatisch
- Zentrale Dornschmierung
- Fernwartung

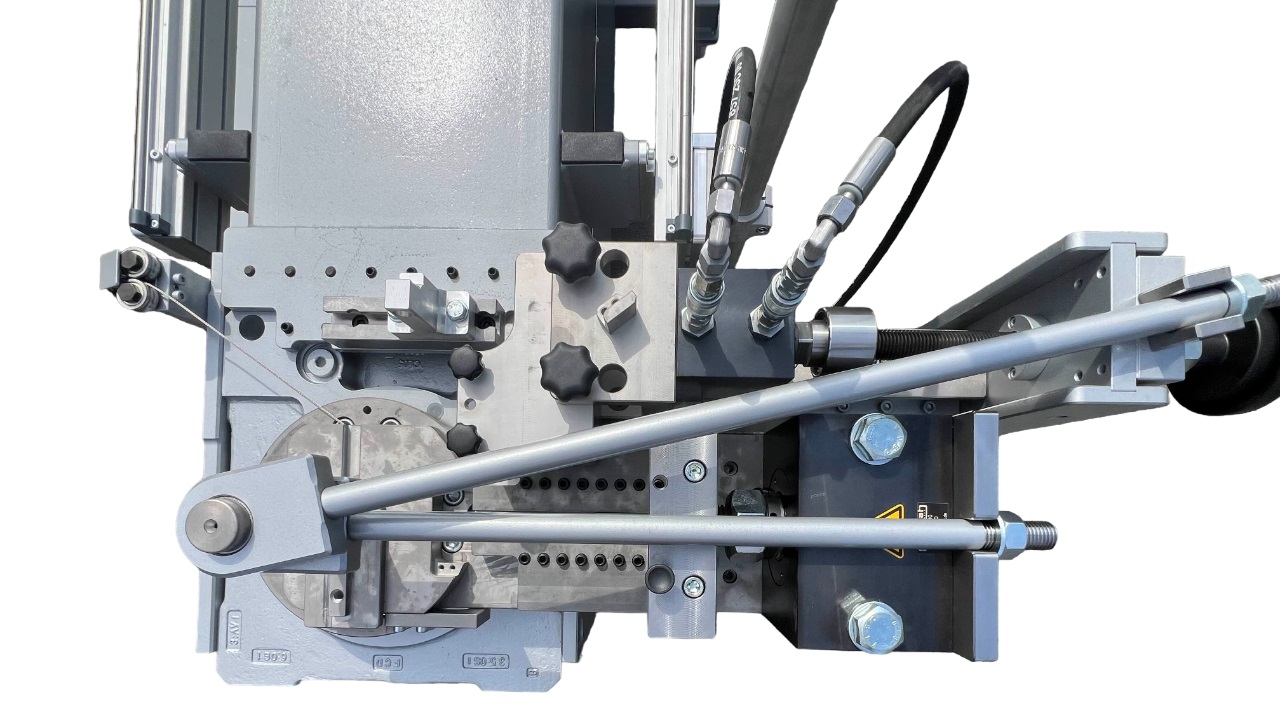

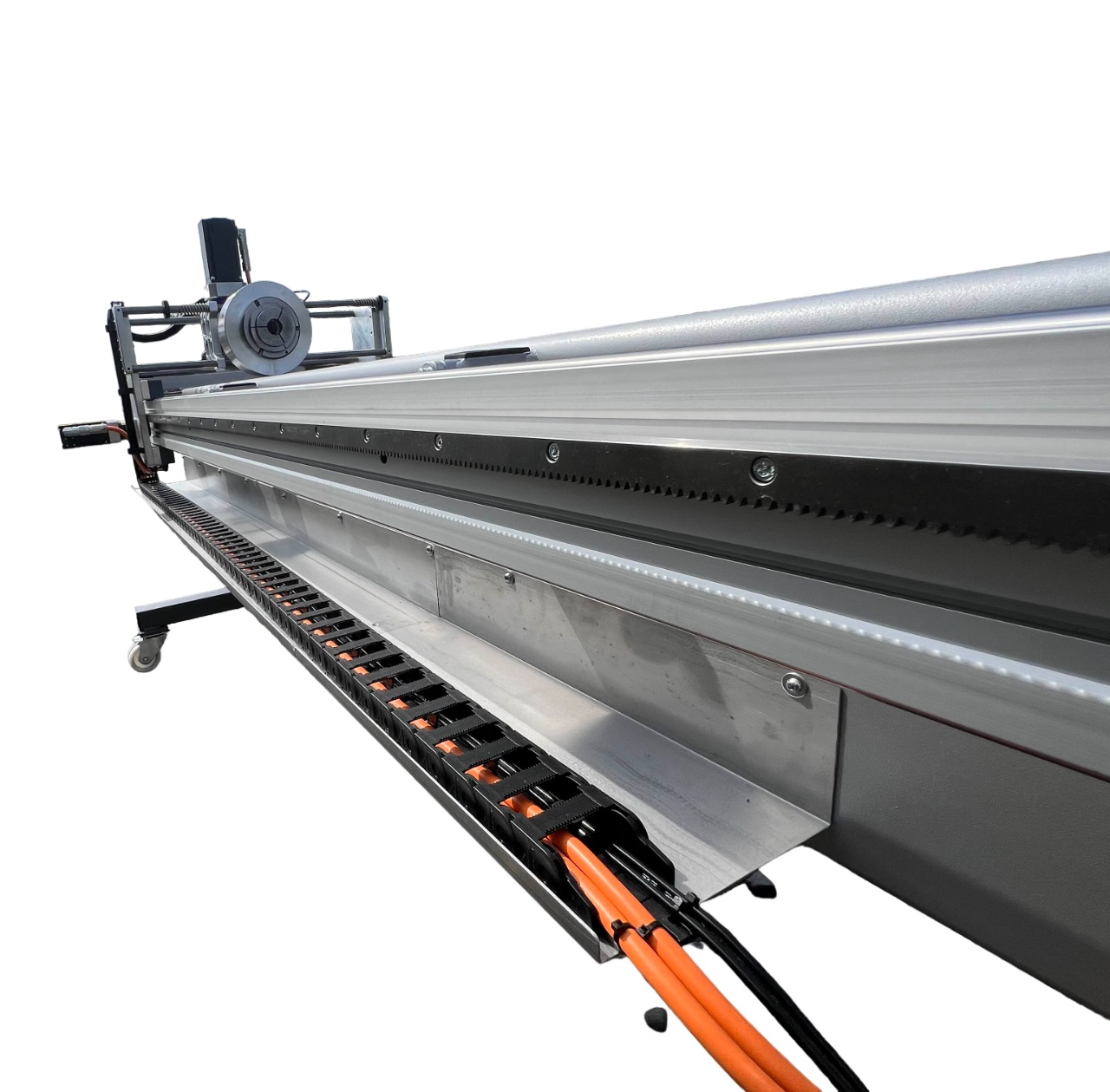

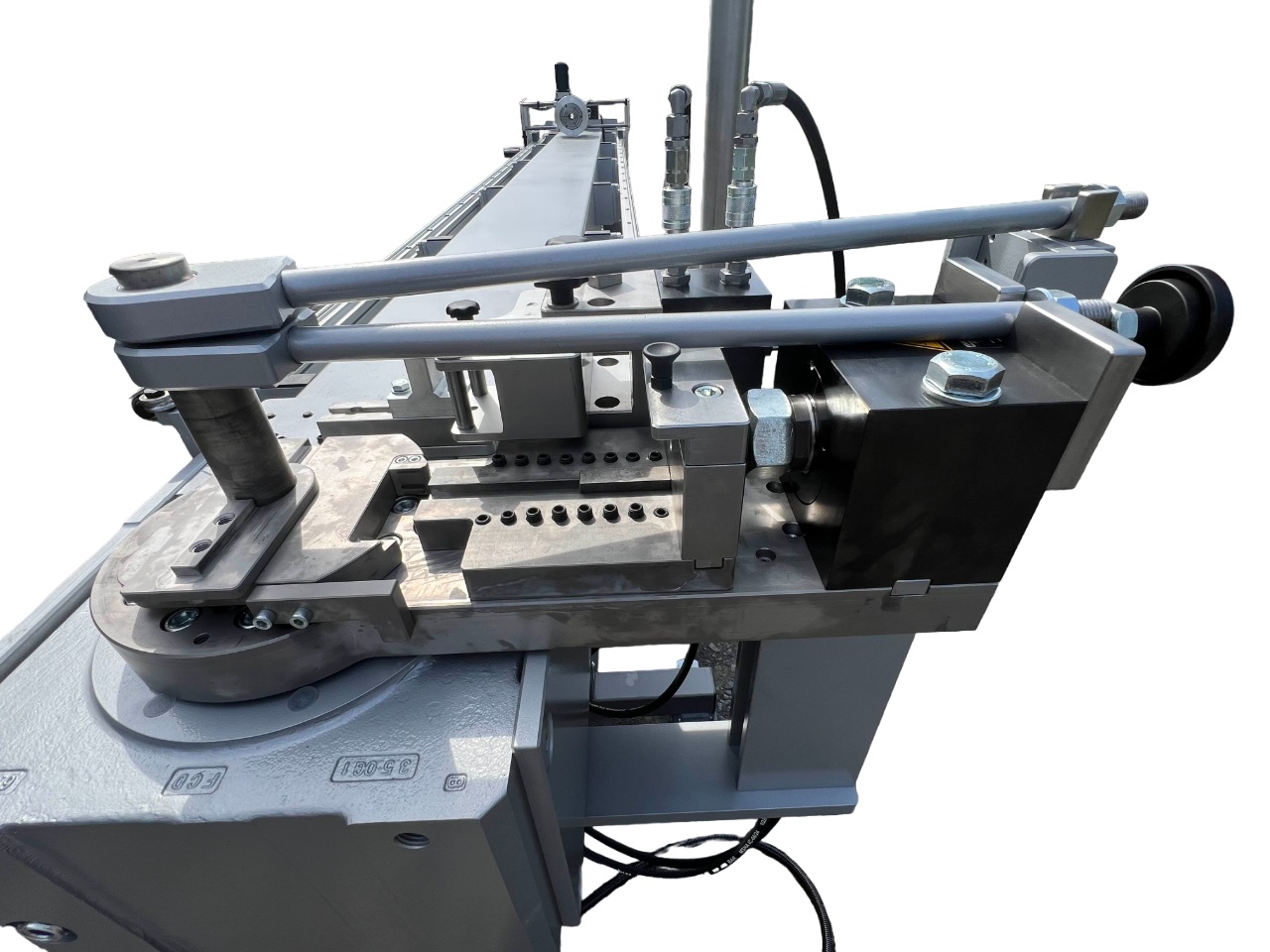

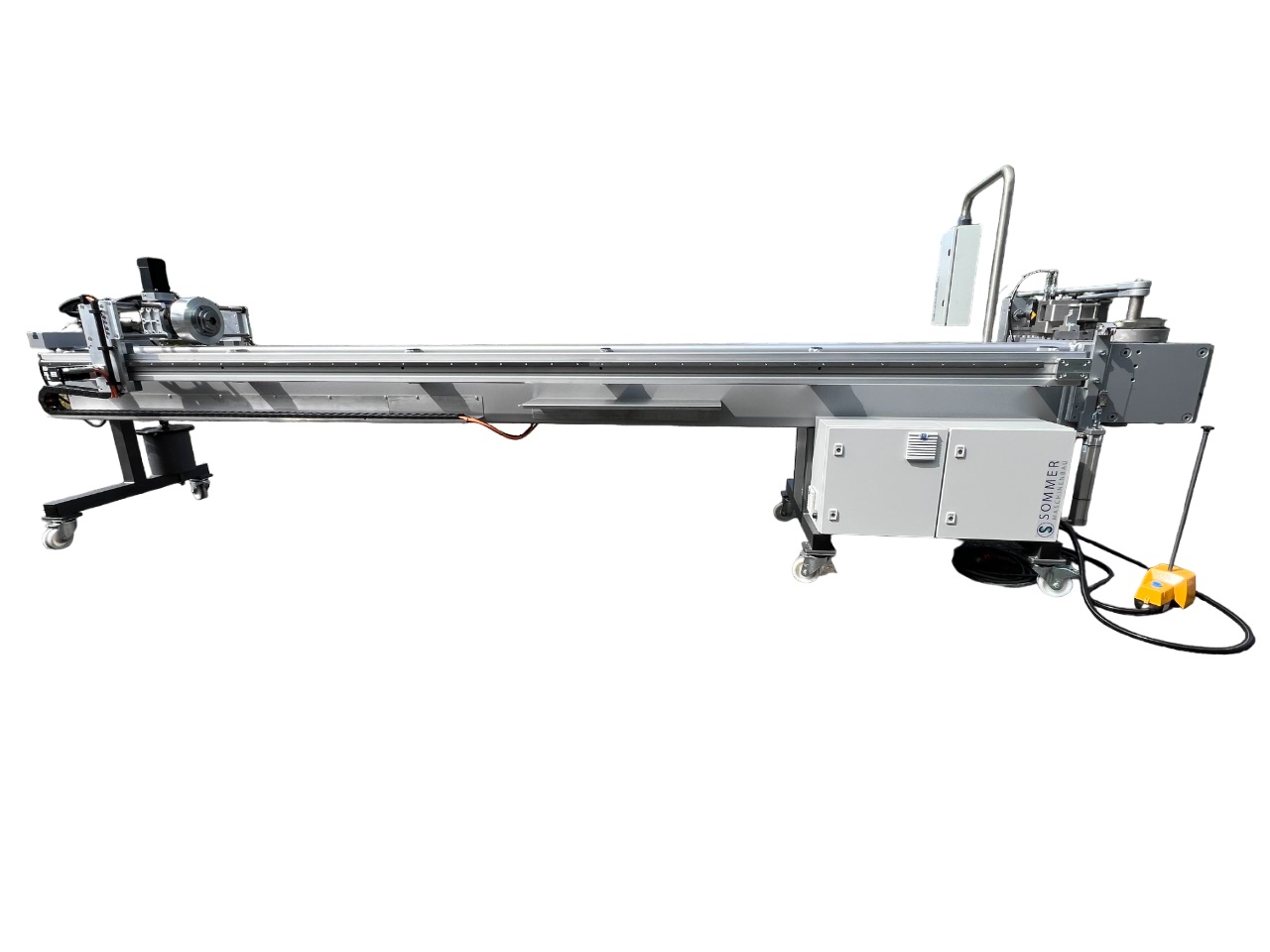

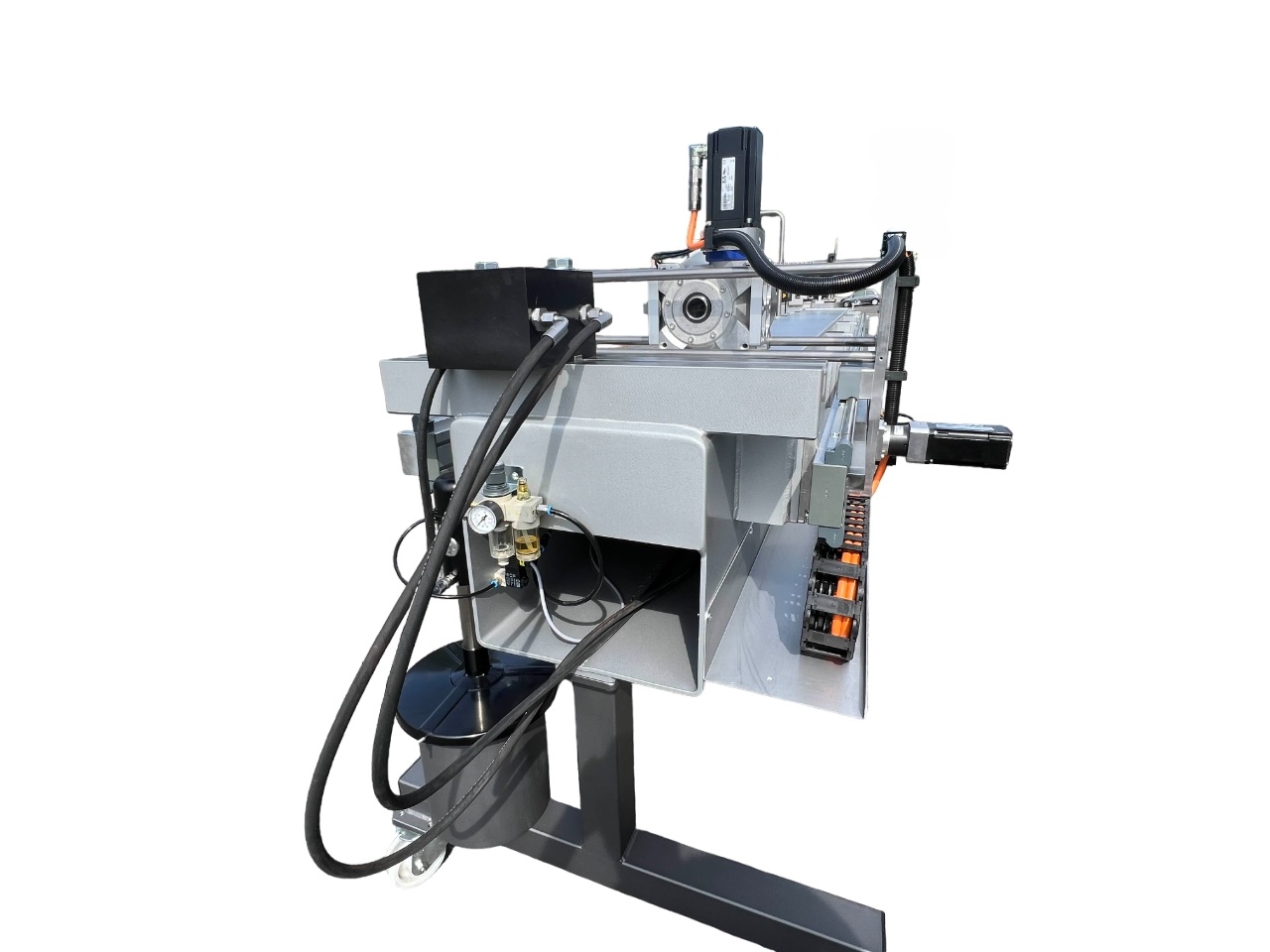

S80 im Detail
